反擊式破碎機,簡稱反擊破,一款砂石廠常用的二破機器,在所有礦山機械設備中屬于性價比比較高的機型。它的生產能力一般在30-800噸之間,分固定式和移動式兩大類,其中固定式又分為PF系列和CI系列,移動式又分為輪胎行走和履帶行走,可根據用戶的不同情況選用不同系列的機器用以加工。

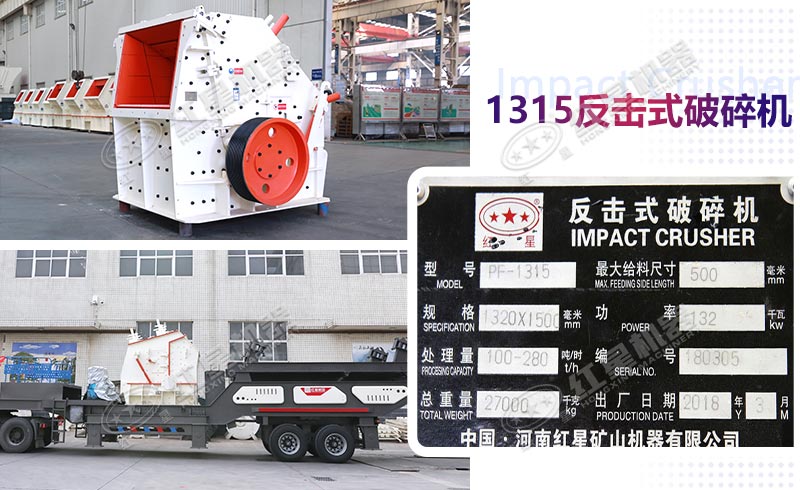

反擊破常用型號和常搭配機型
紅星反擊破廠家直銷,年底優惠不停,四大系列型號詳細,尺寸參數精確,無論您是小沙場還是大沙場,無論您是在平地加工還是需要進山里加工,這里都能為您選出合適的機型,讓您的石料場生產事半功倍!
戳→紅星優惠報價了解

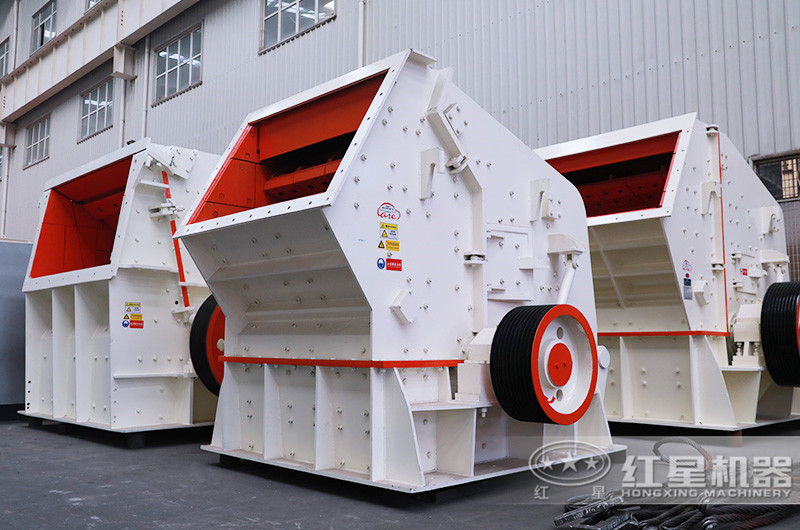

PF系列反擊式破碎機
PF系列反擊式破碎機
PF系列反擊式破碎機是四大系列設備中應用非常頻繁、市場占有率很高的一款。其生產能力在30-800噸之間,可對800mm以下的石料進行中細碎或者石料整形,PF1214、PF1315、PF1320、PF1520是該系列設備常用型號,在時產100-500噸的沙場中應用頻率更高。
型號 | 規格 | 進料口尺寸 | 最大進料粒度 | 處理能力(t/h) | 電機功率 | 外型尺寸(長×寬×高)(mm) |
PF1007 | ø 1000×700 | 400×730 | 300 | 30-70 | 4P 37-45 | 2330×1660×2300 |
PF1010 | ø 1000×1050 | 400×1080 | 350 | 50-90 | 4P 45-55 | 2370×1700×2390 |
PF1210 | ø 1250×1050 | 400×1080 | 350 | 70-130 | 6P 110 | 2680×2160×2800 |
PF1214 | ø 1250×1400 | 400×1430 | 350 | 80-180 | 6P 132 | 2650×2460×2800 |
PF1315 | ø 1320×1500 | 860×1520 | 500 | 100-280 | 6P 200 | 3180×2720×3120 |
PF1320 | ø 1320×2000 | 993×2000 | 500 | 140-380 | 6P 250 | 3220×3100×3120 |
PF1520 | ø 1500×2000 | 830×2040 | 700 | 200-550 | 4P 315-400 | 3959×3564×3330 |
PF1820 | ø 1800×2000 | 1260×2040 | 800 | 300-800 | 4P 630-710 | 4400×3866×4009 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
CI系列反擊式破碎機
CI系列反擊式破碎機
CI系列是近兩年推出的全新設計系列,它整合應用了大轉動慣量的高精度轉子、液壓開關裝置、多種安全鎖止裝置,并可選裝第三反擊板等新穎結構設計,對800mm以下的石料可分情況(大出料粒度和小出料粒度)展開處理作業,該系列反擊破常與履帶移動破搭配合作,生產出來的石子粒型非常美觀。
二級和三級反擊式破碎機技術參數
型號 | 最大給料粒度 (mm) |
電機功率 (kw) |
處理能力 (t/h) |
外形尺寸 長 ×寬 ×高 |
CI1110 | 250 | 160 | 60-210 | 2826×2087×2285 |
CI1213 | 300 | 200 | 80-280 | 2903×2530×2411 |
CI1316 | 300 | 250 | 100-350 | 3320×2770×2535 |
CI1521 | 350 | 2×(200-250) | 200-600 | 3450×3620×2770 |
初級反擊破碎機參數
型號 | 最大給料粒度 (mm) |
電機功率 (kw) |
處理能力 (t/h) |
外形尺寸 長 ×寬 ×高 |
CI1313 | 600 | 200 | 100-480 | 2972×2560×2937 |
CI1415 | 600 | 250 | 120-600 | 2985×2790×3068 |
CI1620 | 800 | 2×(200-250) | 220-900 | 4261×3480×3780 |
CI2023 | 800 | 2×500 | 400-2000 | 5151×4424×4712 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同

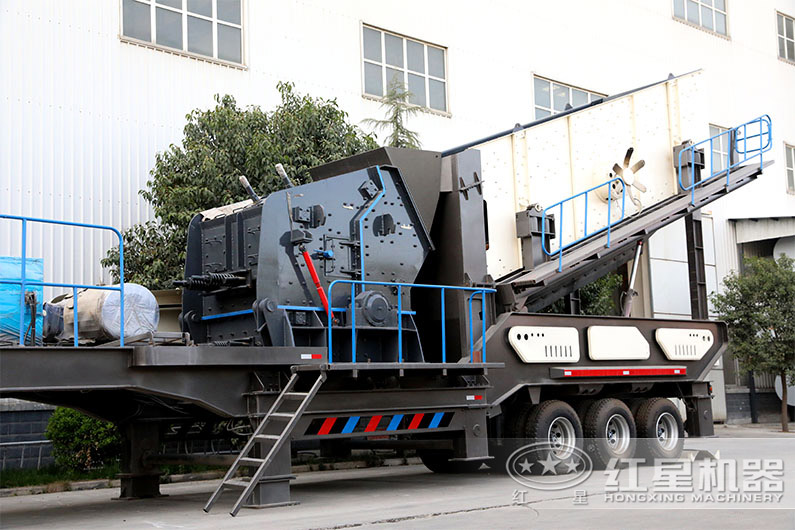

輪胎移動反擊式破碎機
輪胎移動式反擊式破碎機-搭載振動篩
輪胎移動反擊式破碎機依靠車頭帶動,輪胎為行走工具。其主要分為搭載振動給料機的移動反擊破、搭載振動篩的移動反擊破和三合一移動反擊破三種機型,PF系列反擊式破碎機與其合作次數更多,配合也更加密切,與移動顎破聯手是建筑垃圾再生處理行業的常客。
型號 | HX938F1210 | HX938F1214 | HX1149F1315 | HX938F1110 | HX1349F1315 |
運輸長度 | 12000 | 12000 | 13900 | 15450 | 15450 |
運輸寬度 | 2550 | 2550 | 2900 | 2950 | 2950 |
運輸高度 | 3900 | 3900 | 4450 | 4500 | 4500 |
最大長度 | 12500 | 12500 | 13900 | 15450 | 15450 |
最大寬度 | 3250 | 3260 | 3250 | 3250 | 3250 |
最大高度 | 5100 | 5200 | 5200 | 5200 | 5200 |
重量 | 39 | 44 | 54 | 62 | 62 |
破碎機型號 | PE-1210 | PE-1214 | PF-1315 | HD1110 | HD1315 |
最大進料 | 350 | 350 | 500 | 400 | 700 |
處理量(t/h) | 70-130 | 100-180 | 130-250 | 112 | 280 |
給料機型號 | ZSW950×3800 | ZSW950×3800 | ZSW110×4900 | ZSW130×4900 | ZSW130×4900 |
主皮帶機型號 | B800×8.5M | B800×8.5M | B1000×9.5M | B800×11M | B1200×11M |
側出皮帶機型號(選配) | B500×3.2m | B500×3.2m | B650×4m | B650×4m | B650×4m |
發電機組型號(選配) | 320KW | 320KW | 400KW | 320KW | 440KW |
除鐵器型號(選配) | RCYD(C)-8 | RCYD(C)-8 | RCYD(C)-10 | RCYD(C)-8 | RCYD(C)-12 |

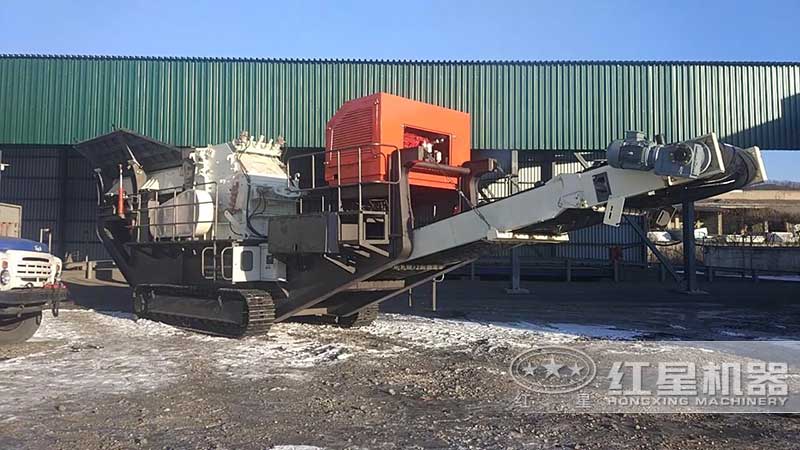

履帶移動反擊式破碎機
履帶移動反擊式破碎機
履帶移動反擊式破碎機依靠液壓驅動,行走系統為負載敏感泵+比例閥組控制,可實現行走時自動糾偏和無極變速。整機可使用遙控操作,實現轉彎、行走、爬坡、啟動等功能,并且在生產過程中,能自主監控生產數據,及時報告問題所在,為智能化、全自動生產的新機型,是惡劣工況下生產作業的佳選。
型號 | WT110 | WT110S | WT1213 | WT1213S | WT1315 | |
運輸外形尺寸 | 長度 | 14000mm | 16000mm | 15500mm | 19000mm | 17000mm |
寬度 | 3000mm | 3200mm | 3200mm | 3600mm | 3200mm | |
高度 | 3600mm | 3600mm | 3800mm | 3800mm | 3800mm | |
重量 | 40t | 45t | 53t | 60t | 65t | |
給料機 | 料斗容積 | 3m³ | 3m³ | 5m³ | 5m³ | 5m³ |
裝載高度 | 3900mm | 4000mm | 3900mm | 4100mm | 4000mm | |
預選篩 | 功率 | 5.2kw | 5.2kw | 6.12kw | 6.12kw | 6.12kw |
篩網規格 | 1040×924mm | 1040×924mm | 1140×924mm | 1140×924mm | 1240×930mm | |
破碎機 | 型號 | CI1110M | CI1110M | CI1213M | CI1213M | CI1315M |
進料口 | 1020×860mm | 1020×860mm | 1320×900mm | 1320×900mm | 1540×900mm | |
最大進料尺寸 | 400mm | 400mm | 500mm | 500mm | 600mm | |
底盤給料機 | 料斗容積 | 0.8m³ | 0.8m³ | 1m³ | 1m³ | 1.5m³ |
功率 | 5.2kw | 5.2kw | 5.2kw | 5.2kw | 6.12kw | |
出土皮帶機 | 尺寸(寬×長) | 650×3500mm | 650×3500mm | 650×3500mm | 650×3500mm | 650×3500mm |
卸料高度 | 2200mm | 2200mm | 2200mm | 2200mm | 2400mm | |
主皮帶機 | 尺寸(寬×長) | 1000×8500mm | 1000×8500mm | 1000×9900mm | 1000×9900mm | 1200×11000mm |
卸料高度 | 3300mm | 3300mm | 3500mm | 3500mm | 3800mm | |
返料篩 | 功率 | ○ | 6.12kw | ○ | 6.12kw | ○ |
篩網規格 | ○ | 1500×3600 | ○ | 1500×4200 | ○ | |
篩底皮帶機 | 尺寸(寬×長) | ○ | 1000×5800mm | ○ | 1000×6200mm | ○ |
卸料高度 | ○ | 2900mm | ○ | 3000mm | ○ | |
轉接皮帶機 | 尺寸(寬×長) | ○ | 650×2500mm | ○ | 650×2800mm | ○ |
卸料高度 | ○ | 1400mm | ○ | 1400mm | ○ | |
返料皮帶機 | 尺寸(寬×長) | ○ | 500×8000mm | ○ | 500×9200mm | ○ |
卸料高度 | ○ | 4200mm | ○ | 4500mm | ○ | |
除鐵器 | 型號 | RCYQ-10 | RCYQ-10 | RCYQ-10 | RCYQ-10 | RCYQ-10 |
柴油發動機 | 功率 | 96kw | 106kw | 106kw | 132kw | 132kw |
制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
整機 | 總功率 | 253kw | 274kw | 304kw | 324.4kw | 366kw |
控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) |
